Đệm chống va tàu Cell Fender (CSS)

Liên hệ báo giá
________________________________
Điện thoại/Zalo: 08.6868.3375 Email: nguyen@codienthanhhung.com

Category: Đệm va Tàu

Description
Reviews (0)

Đệm chống va tàu CSS (Cell Fender) do Cơ Điện Thành Hưng cung cấp là giải pháp tối ưu cho việc bảo vệ tàu biển và kết cấu cảng. Sản phẩm nổi bật nhờ khả năng hấp thụ năng lượng cao, phản lực nhỏ, giúp giảm thiểu tác động lên thân tàu và cầu cảng khi cập bến.

Thiết kế bản tựa lớn giúp phân bổ đều lực va đập, đồng thời chịu được độ biến dạng lên đến 52.5%, phù hợp với nhiều điều kiện cập cảng khắc nghiệt, kể cả tàu trọng tải lớn.

Tùy chọn kích thước

Đệm va CSS có nhiều kích cỡ đa dạng, chiều cao từ … mm đến … mm, dễ dàng tùy chỉnh phù hợp với từng loại tàu và cấu trúc cảng khác nhau. (Phần này sẽ được cập nhật đầy đủ theo bảng thông số kỹ thuật cụ thể.)

🔧 Thông Số Kỹ Thuật

Chiều Cao (H)	Đường Kính (D)	Đường Kính Bu-lông (PD)	Độ Dày (t)	Bu-lông Đầu	Bu-lông Neo	Trọng Lượng (kg)
400 mm	650 mm	550 mm	25 mm	4 x M24	4 x M24	78
500 mm	650 mm	550 mm	25 mm	4 x M24	4 x M24	112
600 mm	780 mm	660 mm	25 mm	4 x M30	4 x M30	185
800 mm	1050 mm	900 mm	30 mm	6 x M30	6 x M30	443
1000 mm	1230 mm	1100 mm	32 mm	6 x M36	6 x M36	742
1150 mm	1440 mm	1300 mm	37 mm	6 x M42	6 x M42	1200
1250 mm	1600 mm	1450 mm	40 mm	6 x M42	6 x M42	1900
1450 mm	1820 mm	1650 mm	42 mm	6 x M48	6 x M48	2350
1600 mm	1960 mm	1800 mm	45 mm	8 x M48	8 x M48	3500
1700 mm	2100 mm	1900 mm	50 mm	8 x M56	8 x M56	3800
2000 mm	2200 mm	2000 mm	60 mm	8 x M64	8 x M64	4550
2250 mm	2550 mm	2300 mm	65 mm	10 x M64	10 x M64	7450
2500 mm	2950 mm	2700 mm	70 mm	10 x M64	10 x M64	10860
3000 mm	3350 mm	3150 mm	100 mm	12 x M76	12 x M76	18700

Mác Cao Su Đệm Va CSS

Chiều Cao (H)	CL 1.0	CL 1.2	CL 1.4	CL 1.6	CL 1.8	CL 2.0	CL 2.2	CL 2.4	CL 2.6	CL 2.8	CL 3.0	CL 3.1
400 mm	E: 09	10	11	12	14	16	17	18	19	20	21	23
	R: 56	62	69	76	82	92	98	103	108	112	118	129
500 mm	E: 20	22	24	26	29	32	33	35	37	39	41	42
	R: 87	96	105	115	128	142	151	160	168	176	184	191
600 mm	E: 32	35	40	44	48	54	58	60	65	68	71	72
	R: 127	139	152	165	186	205	215	230	242	254	266	272
800 mm	E: 79	85	94	104	116	127	136	145	155	159	167	170
	R: 222	245	268	296	330	363	385	405	437	451	472	482
1000 mm	E: 153	168	184	203	226	250	265	280	296	310	325	332
	R: 348	384	418	462	514	568	600	638	670	704	738	752
1150 mm	E: 234	257	280	310	344	379	403	426	448	471	492	504
	R: 460	507	553	610	679	748	795	840	885	921	974	996
1250 mm	E: 299	326	360	395	442	483	516	545	576	600	633	648
	R: 545	599	653	721	800	883	940	993	1044	1095	1148	1174
1450 mm	E: 468	515	561	620	687	760	808	855	899	945	992	1020
	R: 733	805	878	969	1077	1185	1262	1335	1410	1478	1550	1584
1600 mm	E: 626	690	755	833	920	1022	1084	1146	1208	1296	1325	1354
	R: 892	981	1074	1186	1300	1452	1538	1625	1712	1797	1928	1926
1700 mm	E: 750	820	900	990	1110	1228	1300	1376	1444	1520	1590	1625
	R: 1000	1100	1200	1330	1480	1638	1740	1836	1933	2030	2130	2180
2000 mm	E: 1220	1340	1460	1620	1800	1992	2112	2230	2354	2470	2590	2648
	R: 1390	1530	1660	1840	2040	2260	2390	2520	2650	2770	2900	2965
2250 mm	E: 1600	1760	1920	2130	2370	2630	2780	2930	3090	3250	3410	3500
	R: 1850	2030	2200	2440	2720	3020	3200	3370	3550	3730	3910	4000
2500 mm	E: 2050	2250	2450	2720	3020	3350	3540	3730	3920	4110	4300	4410
	R: 2180	2390	2600	2880	3200	3540	3760	3980	4200	4420	4640	4760
3000 mm	E: 2900	3150	3450	3800	4200	4650	4900	5150	5400	5650	5900	6050
	R: 2850	3150	3450	3800	4200	4600	4850	5100	5350	5600	5850	6000

📌 E: Khả năng hấp thụ năng lượng (kNm)
📌 R: Phản lực (kN)

Cấu tạo và lắp đặt

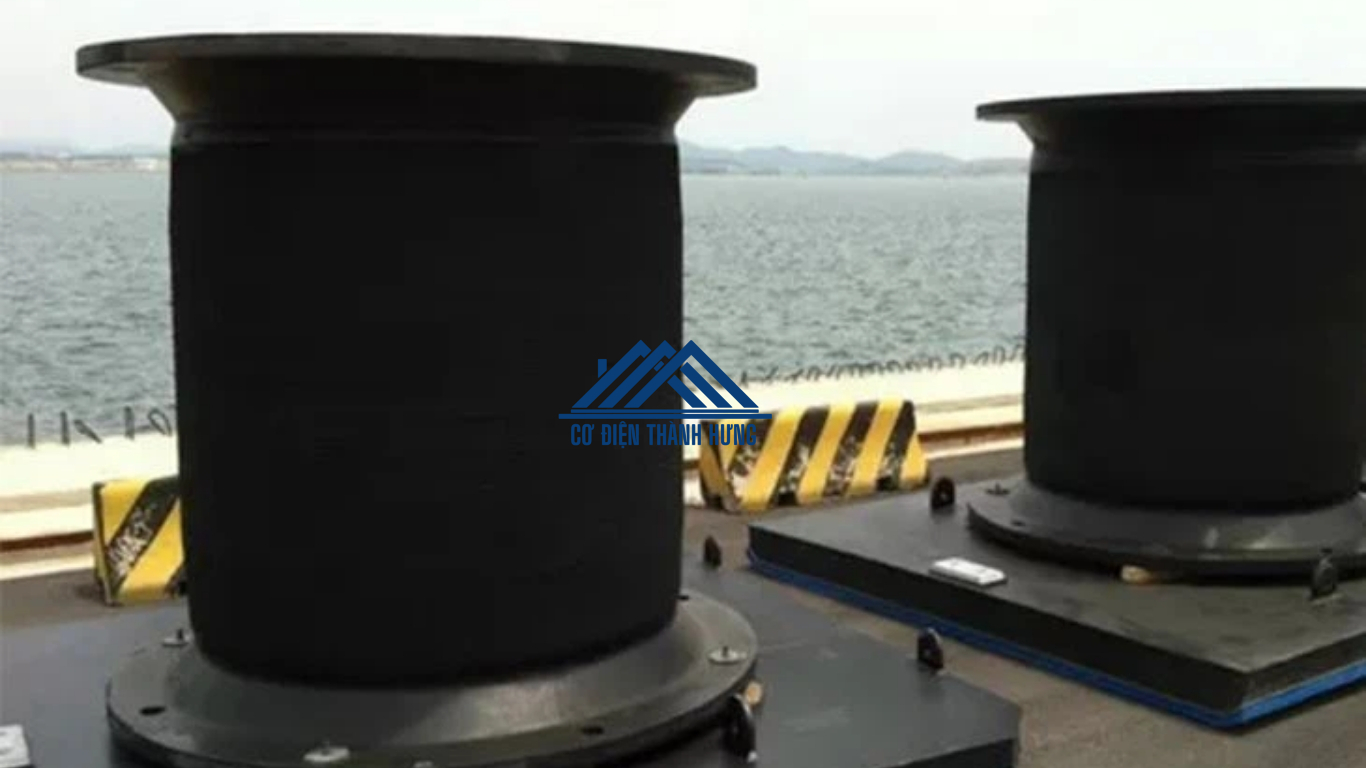

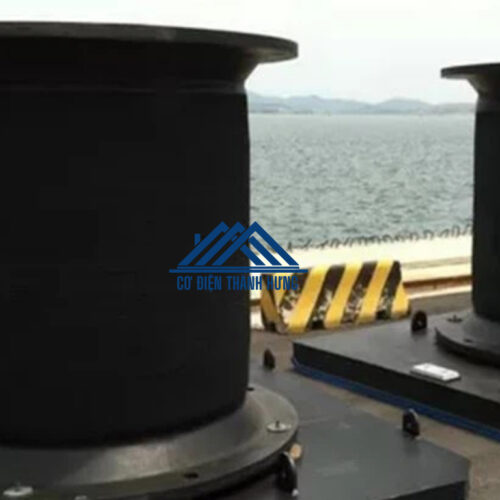

Cấu tạo

Mỗi đệm va CSS của Cơ Điện Thành Hưng đều được trang bị:

Hệ thống xích neo và bu lông U chôn sâu trong bê tông, đảm bảo độ bền vững và an toàn tối đa.
Cao su chất lượng cao, độ đàn hồi và khả năng phục hồi tốt.
Khung thép bản tựa tùy theo nhu cầu sử dụng, giúp tăng diện tích tiếp xúc và giảm điểm nén lên thân tàu.

Hướng dẫn lắp đặt

Chuẩn bị mặt bằng và vật tư:
- Xác định vị trí lắp đặt theo bản vẽ thiết kế.
- Vệ sinh sạch sẽ bề mặt bê tông, loại bỏ vật cản.
- Chuẩn bị các dụng cụ: bu-lông neo, keo hóa chất (hoặc Sika), cần cẩu…
Lắp đặt bu-lông neo:
- Nếu lắp đặt trong quá trình đổ bê tông, đảm bảo bu-lông đúng vị trí và cố định chắc chắn.
- Nếu lắp đặt sau, dùng keo hóa chất để khoan và gắn bu-lông theo đúng tiêu chuẩn kỹ thuật.

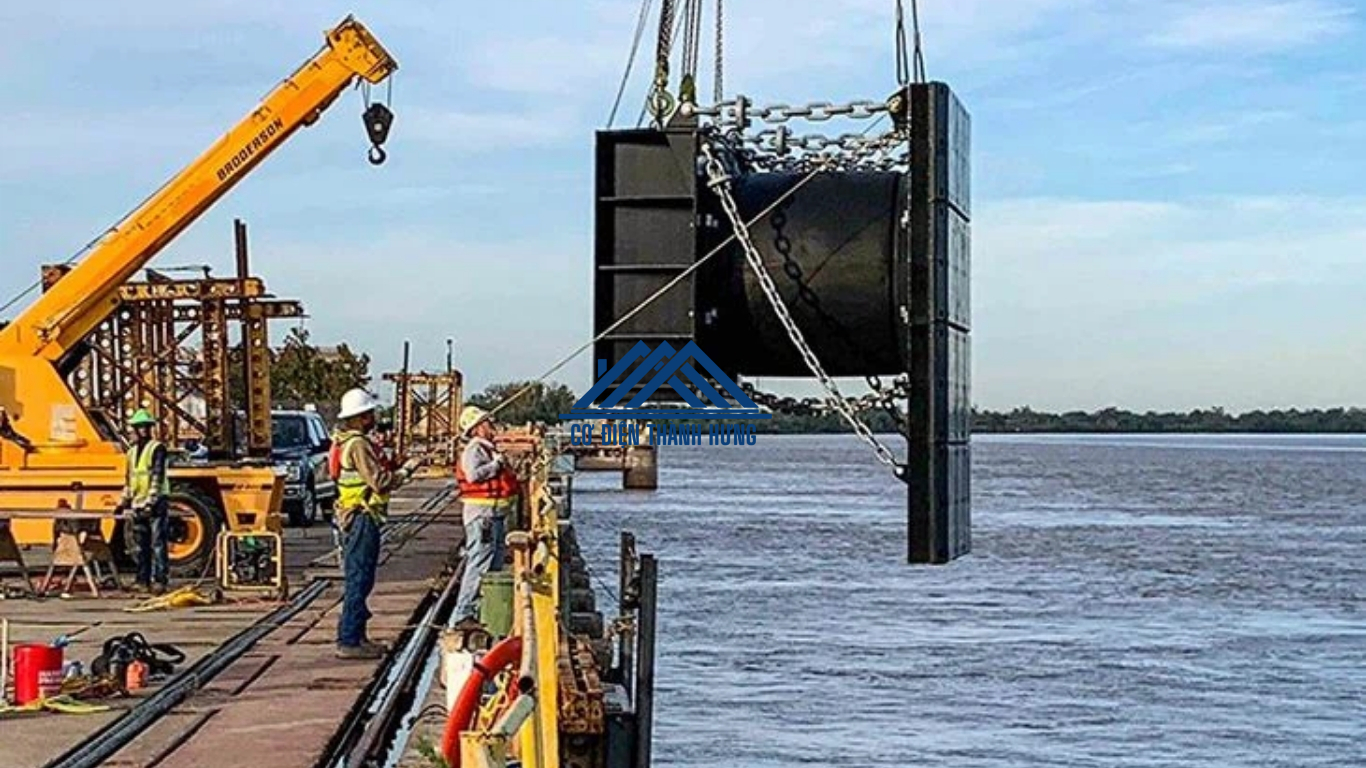

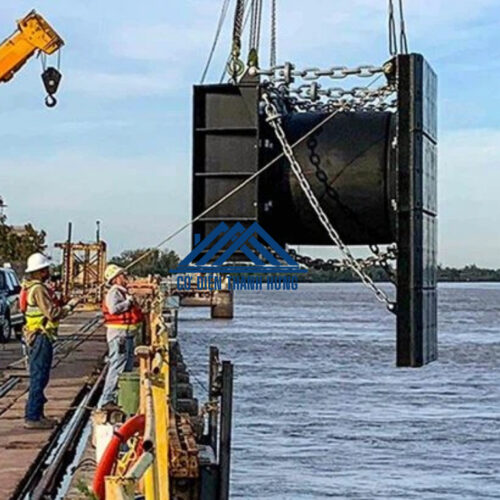

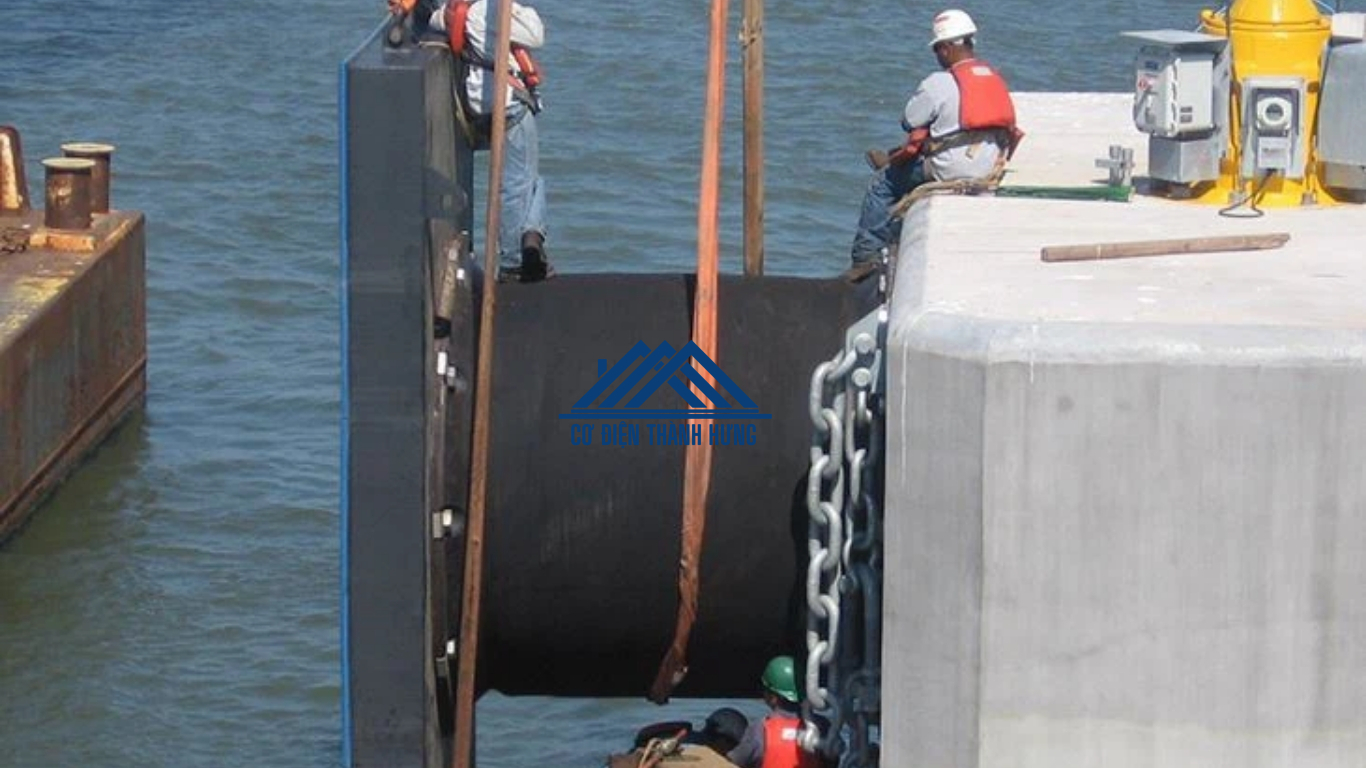

Lắp đặt đệm va:
- Đặt đúng vị trí, căn chỉnh khớp lỗ bu-lông với bu-lông neo.
- Dùng thiết bị nâng phù hợp để đặt đúng vị trí.
Siết chặt bu-lông:
- Dùng dụng cụ chuyên dụng siết chặt các bu-lông theo lực tiêu chuẩn.
Kiểm tra & hoàn thiện:
- Kiểm tra lực siết, độ ổn định, độ khớp vị trí lắp đặt.
- Đảm bảo hệ thống đạt tiêu chuẩn kỹ thuật và an toàn vận hành.
Bảo trì định kỳ:
- Định kỳ kiểm tra các vị trí neo, lớp cao su, bu-lông…
- Khuyến cáo thực hiện bởi đội kỹ thuật chuyên nghiệp để đảm bảo hiệu quả lâu dài.

Chất lượng sản phẩm

Sản phẩm Cell Fender (CSS) của Cơ Điện Thành Hưng được bảo hành từ 03 – 05 năm, với tuổi thọ sử dụng lên đến 10 – 15 năm, ngay cả trong điều kiện môi trường biển khắc nghiệt.

Chúng tôi áp dụng tiêu chuẩn quốc tế nghiêm ngặt như PIANC, BV, kiểm định chặt chẽ về độ hấp thụ năng lượng, phản lực, độ bền kéo và nén.

Sử dụng vật liệu cao cấp và quy trình hiện đại, đệm va CSS của Thành Hưng mang đến sự an tâm tuyệt đối cho các công trình cảng biển, công nghiệp nặng và hạ tầng giao thông đường thủy.

Dự án tiêu biểu

Cảng kho xăng dầu K662 – Tổng kho xăng dầu Quân đội: CSS 1000H, CSS 1250H
Cải tạo cảng Quốc phòng Quân Khu 7: CSS 800H
Cảng Bắc Vân Phong: CSS 1150H
Xi măng Xuân Thành – Khánh Hòa: CSS 800H
Nhiệt điện Sông Hậu 1 – Gói thầu BS04: CSS 1000H, CSS 1250H
Cầu cảng A3 – Gò Dầu (Đồng Nai): CSS 1000H
Xi măng Thăng Long – Quảng Ninh: CSS 1150H
Cảng xăng dầu 8 Petrolimex Bắc Vân Phong: CSS 1600H
Cảng Vĩnh Tân 2: CSS 1150H
Cảng Chu Lai – Trường Hải: CSS 1450H
… và nhiều công trình khác.
