Ray cầu trục RAIL A65 Tiêu chuẩn DIN 536-1:1991 | Nhà cung cấp ray thép chất lượng cao

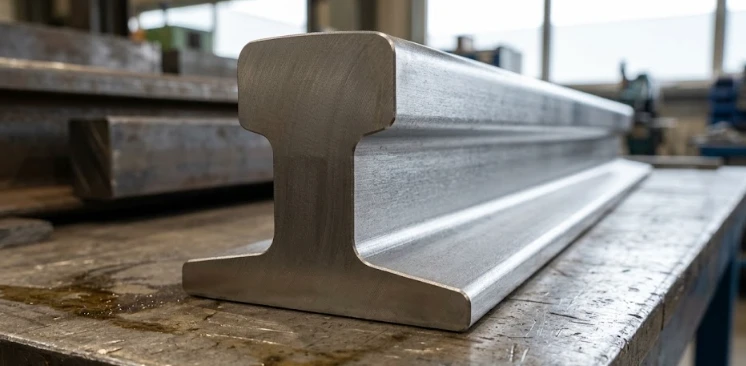

Ray cẩu DIN 536 A65 là loại ray định hình chuyên dụng A65 được thiết kế để phân bổ tải trọng nặng trong hệ thống cần cẩu trên cao và các bến cảng.
- Trọng lượng: 43,1 kg/m
- Tiêu chuẩn: DIN 536 Tiêu chuẩn ray A65
- Mác vật liệu: 700A / 900A (Thép cường độ cao)
- Tên gọi thông dụng: Đường ray Burbach A65 / Đường ray A65
- Chiều dài tiêu chuẩn: 10m, 12m hoặc chiều dài tùy chỉnh.
Cho dù bạn đang tìm kiếm ray cẩu tiêu chuẩn châu Âu A65 cho công trình lắp đặt mới hay thay thế các thanh ray dòng A hiện có, ray thép A65 đều cung cấp độ bền và độ chắc chắn cao của vật liệu ray A65 cần thiết cho các ứng dụng công nghiệp hiện đại.
Thông số kỹ thuật và kích thước của A65
Ray A65 là loại ray chuyên dụng cho cần cẩu, được sản xuất theo tiêu chuẩn châu Âu DIN 536 P1:1991 . Mặt cắt ray cần cẩu DIN536 cho dòng A65 có đặc điểm là trọng tâm thấp và đế rộng. Nhờ cấu hình chắc chắn, nó được sử dụng rộng rãi trong các ứng dụng tải nặng như cần cẩu giàn cảng, nhà máy thép và mạng lưới vận chuyển khai thác mỏ.
Thông số kỹ thuật của thanh ray A65
| CHIỀU DÀI TIÊU CHUẨN: | 12,00m |
| ĐỘ GIÃN (%): | 8 phút. |
| KHỐI LƯỢNG TÍNH TOÁN: | 43,1 kg/m |
| Độ bền kéo (Tối thiểu) N/mm2: | 880 |
| ĐIỂM CHẢY (Tối thiểu) N/mm2: | 440 |
Kích thước của thanh ray A65

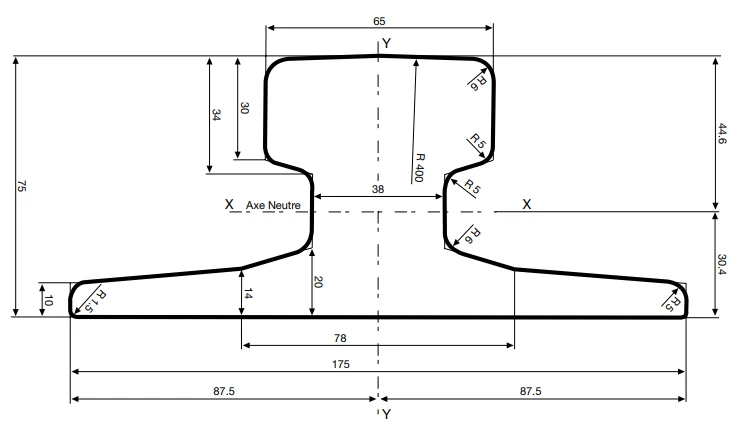

Mặt cắt ray A65 có hình dạng chữ “A” độc đáo , thường được gọi là ray kiểu “A”. Dưới đây là tổng quan bản vẽ ray thép A65.
- Hình dạng đầu ray tối ưu cho việc phân bổ tải trọng: Với chiều rộng đầu ray 65 mm , ray A65 cung cấp diện tích bề mặt rộng và chính xác, giúp tăng cường tiếp xúc giữa bánh xe và ray, giảm mài mòn và tối ưu hóa việc phân bổ tải trọng nén cao, có thể chịu được tải trọng của cần cẩu từ 40 đến 80 tấn.
- Độ ổn định ngang vượt trội: Thanh ray có đế rộng 175 mm , lớn hơn đáng kể so với chiều cao 75 mm. Trọng tâm thấp hơn này đảm bảo khả năng chống nghiêng vượt trội và độ ổn định cao trong các thao tác nâng hạ thường xuyên hoặc tải trọng nặng.
- Khả năng chống uốn dọc được tăng cường: Chiều cao 75 mm , kết hợp với độ dày thành 38 mm, được thiết kế để chịu được tải trọng thẳng đứng đáng kể và chống mỏi, thích hợp cho các hoạt động liên tục, chu kỳ cao.
| Kích cỡ | Đầu (mm) | Chiều cao (mm) | Độ dày (mm) | Độ rộng (mm) | Trọng lượng danh nghĩa (kg/m) | Vật liệu | Chiều dài (m) |
|---|---|---|---|---|---|---|---|
| A45 | 45 | 55 | 125 | 24 | 22.1 | 700/900A/1100 | 10-12 |
| A55 | 55 | 65 | 150 | 31 | 31,8 | 700/900A/1100 | 10-12 |
| A65 | 65 | 75 | 175 | 38 | 43.1 | 700/900A/1100 | 10-12 |
| A75 | 75 | 85 | 200 | 45 | 56.2 | 700/900A/1100 | 10-12 |
| A100 | 100 | 95 | 200 | 60 | 74,3 | 700/900A/1100 | 10-12 |
| A120 | 120 | 105 | 220 | 72 | 100 | 700/900A/1100 | 10-12 |
| A150 | 150 | 150 | 220 | 80 | 150,3 | 700/900A/1100 | 10-12 |
Thành Hưng cung cấp đầy đủ bản vẽ đường ray A65 (CAD/DWG) theo yêu cầu để hỗ trợ nhóm kỹ sư của bạn tính toán kích thước chính xác của việc tích hợp A65 cho dự án của bạn.
Thành phần vật liệu và tính chất cơ học của ray A65
Vật liệu ray cần cẩu A65 DIN536
Thành Hưng cung cấp ray cẩu DIN536 900A A65 và 700A , đảm bảo ray cẩu thép A65 của bạn có thể chịu được áp lực cực lớn.
- Vật liệu ray A65: Mác 700 (Rm ≥ 690MPa) hoặc Mác 900 (Rm ≥ 880MPa).
- Thành phần vật liệu ray A65: Kiểm soát chính xác hàm lượng cacbon (0,60-0,80%) và mangan (0,80-1,50%) để đảm bảo khả năng chống mài mòn.
Phân tích thành phần hóa học DIN536
| Cấp | Tiêu chuẩn | C | Si | Mn | P | S | V |
|---|---|---|---|---|---|---|---|
| 690 | DIN536-1 Tối thiểu | 0,40 | – | 0,80 | – | – | – |
| Tối đa | 0,60 | 0,35 | 1,20 | 0,045 | 0,045 | – | |
| 880 | DIN536-1 Tối thiểu | 0,60 | – | 0,80 | – | – | – |
| Tối đa | 0,80 | 0,50 | 1,30 | 0,045 | 0,045 | – |
yêu cầu về độ bền của vật liệu ray A65
| Cấp | Độ chảy tối thiểu (Mpa) | Điểm trung bình tối thiểu (MPA) | Độ cứng (HBN) |
|---|---|---|---|
| 690 | 355 | 690 | 204 |
| 880 | 440 | 880 | 260 |
Vật liệu tương đương GB
Các vật liệu tương đương theo Tiêu chuẩn Quốc gia Trung Quốc ( GB ) dành cho ray cầu trục cấp 700 và cấp 900 , phù hợp với các đặc tính cơ học được định nghĩa trong tiêu chuẩn DIN 536-1:1991 , như sau:
| 50 triệu | Yếu tố | C (Carbon) | Mn (Mangan) | Si (Silic) | P (Phốt pho) | S (Lưu huỳnh) | Cr (Crom)* | Ni (Nickel)* | Cu (Đồng)* |
| Nội dung (%) | 0,47 – 0,55 | 0,70 – 1,00 | 0,17 – 0,37 | ≤ 0,035 | ≤ 0,035 | ≤ 0,25 | ≤ 0,30 | ≤ 0,30 |
| Tính chất cơ học | Thành phần hóa học (%) | |||||||||||||
| U71Mn | Độ bền kéo | Độ bền kéo | Sự kéo dài | Độ cứng | C | Si | Mn | S | P | Cr | Ni | Đồng | ||
| MPa | kg/mm² | MPa | kg/mm² | phút | HBW | |||||||||
| ≥390 | ≥40 | ≥880 | 9% | 0,65-0,76 | 0,15-0,35 | 1,10-1,40 | ≤0,030 | ≤0,030 | ≤0,250 | ≤0,250 | ≤0,250 | |||
Căn chỉnh kỹ thuật
- Mác thép 700 / 50Mn: Được lựa chọn cho mục đích sử dụng công nghiệp thông thường, nơi các chu kỳ tần số cao hoặc tải trọng bánh xe cực lớn không phải là mối quan ngại chính.
- Mác thép 900 / U71Mn: Đây là tiêu chuẩn công nghiệp cho các hệ thống cần cẩu hạng nặng (như ray A100 hoặc A120) được sử dụng trong các cảng và nhà máy sản xuất quy mô lớn nhờ khả năng chịu được các tác động động học đáng kể.
Ứng dụng ray cần cẩu A65
Ray cầu trục A65 (DIN 536) là loại ray thép cacbon cao, chịu tải nặng, được thiết kế cho môi trường công nghiệp, cảng và khai thác mỏ có tải trọng lớn. Với chiều rộng đầu ray 65mm và trọng lượng 43,1kg/m , nó mang lại độ ổn định kết cấu cao cho các hệ thống cầu trục trên cao, cầu trục cổng và cầu trục giàn. Các ứng dụng phổ biến bao gồm:
- Hoạt động cảng và bến bãi: Được sử dụng cho cần cẩu bốc dỡ hàng từ tàu lên bờ, cần cẩu giàn container và cần cẩu bãi, đặc biệt là trong môi trường ven biển có lưu lượng giao thông cao và tính ăn mòn.
- Ngành thép và sản xuất công nghiệp nặng: Lý tưởng cho cần cẩu trên cao trong các nhà máy thép, xưởng đúc và nhà máy lắp ráp, nơi yêu cầu khả năng xử lý bền bỉ các máy móc hạng nặng.
- Hậu cần & Kho bãi tự động: Hỗ trợ hệ thống lưu trữ và lấy hàng tự động bằng đường ray (AS/RS) và cần cẩu xếp dỡ.
- Khai thác mỏ và xây dựng: Được sử dụng trong các thiết bị xử lý vật liệu như máy xếp dỡ, máy bốc xếp tàu và hệ thống vận chuyển trong ngành khai thác mỏ.
Cơ Điện Thành Hưng tiếp tục khẳng định năng lực thi công kết cấu thép và thiết bị nâng trong các dự án công nghiệp lớn. Chúng tôi cam kết cung cấp giải pháp tối ưu, bền vững và an toàn cho mọi công trình.
CƠ ĐIỆN THÀNH HƯNG là đơn vị chuyên cung cấp, thi công lắp đặt :
- Ray(Rail) và phụ kiện đường ray;
- Đệm va tàu , Bit neo cảng biển;
- Phụ kiện kết cấu thép;
- Bảo trì các loại cẩu QC, cẩu container;
- Pa lăng, cổng trục, cầu trục;
Với kinh nghiệm thực hiện dự án trên toàn quốc, chúng tôi tự tin cam kết :
Sản phẩm chất lượng – Đảm bảo kỹ thuật – Đúng tiến độ
Liên hệ ngay với chúng tôi để được tư vấn dịch vụ tốt nhất với giá cả hợp lý:
